Trotz Fehlern weiterfahren: Wie fahrerlose Shuttle-Fahrzeuge sicher von A nach B kommen

Besucher von der Straßenbahnhaltestelle zum Messegelände befördern, den öffentlichen Nahverkehr ergänzen, Container mit Paketen im Logistikzentrum transportieren: All das sind mögliche Einsatzgebiete für fahrerlose Shuttle-Fahrzeuge. Voraussetzung ist, dass sie sicher von A nach B kommen – im doppelten Wortsinn: gefahrlos und zuverlässig. Hier hat das Projekt 3F „Fahrerlose und fehlertolerante Fahrzeuge im Niedriggeschwindigkeitsbereich“ angesetzt und den Fokus auf Ausfallsicherheit gelegt.

„Ziel war, Lösungen zu erarbeiten, damit automatisierte Shuttle-Fahrzeuge sicher unterwegs sind, auch wenn es zu einer technischen Störung kommt oder plötzlich Hindernisse auftauchen.“

Steffen Knoop, Projektleiter bei Bosch Research
Steffen Knoop

Konkret ging es darum, dass im Falle eines Fehlers das System nicht komplett ausfällt, sondern das Fahrzeug weiterfahren kann. An dem vom Bundeswirtschaftsministerium geförderten Projekt waren neben Bosch als Konsortialführer drei weitere Unternehmen, eine Hochschule und eine Forschungseinrichtung beteiligt: die StreetScooter GmbH, RA Consulting GmbH, das FZI Forschungszentrum Informatik, die Finepower GmbH und die RWTH Aachen.

Doppelt hält besser:
Redundante Energieversorgung und Sensorik

driverless transport systems

Shuttle-Fahrzeuge können nur dann ohne (Sicherheits-) Fahrer zum Einsatz kommen, wenn sie selbstständig ihr System überwachen – also Diagnoseaufgaben durchführen – und erkannte technische Störungen bewältigen und weiterfahren können. Zugleich müssen sie bei kritischen Fehlern das System in einen sicheren Zustand überführen und beispielsweise stoppen. Wie die Anforderungen im Einzelnen aussehen, wie die Systeme davon ausgehend ausgelegt werden müssen und wie das Zusammenspiel der Einzelkomponenten optimiert werden kann, daran hat das Projekt 3F gearbeitet.

Fahrerlose Shuttle-Busse müssen andere Voraussetzungen erfüllen als beispielsweise hochautomatisierte Pkw.

Thomas Schamm, Projektkoordinator bei Bosch Research

Lösungen für sichere fahrerlose Shuttle-Busse

Icon number 1

Redundanz

Redundanz steht für das Vorhandensein sicherheitsrelevanter Funktionen in doppelter Ausführung. So haben die Forscher beispielsweise redundante Systeme zur Stromversorgung entwickelt, damit Elektroantrieb und Bordnetz zuverlässig abgesichert sind und die Sensorik auf die Bauform der Fahrzeuge abgestimmt und verfeinert. Um Hindernisse zuverlässig erkennen zu können, wurden mehrere Lidar- und Radarsensoren an unterschiedlichen Fahrzeugstellen positioniert. Das ermöglicht, das Umfeld aus verschiedenen Positionen zu beobachten, eine 360-Grad-Rundumsicht zu erreichen, tote Winkel zu vermeiden und so gewissermaßen ein 3D Schutzfeld zu erzeugen. Nicht nur Hindernisse auf der Straße wie Schranken werden so erkannt, sondern auch herabhängende Äste.

Icon number 2

Fehlertoleranz

Hierbei wird ein Teilsystemausfall durch andere Funktionen kompensiert. Das funktioniert ähnlich wie bei Menschen: Wenn in einem geschlossenen Raum plötzlich das Licht ausgeht, tasten sie sich langsam weiter statt in Starre zu verfallen. Vergleichbar verhält sich das Shuttle-Fahrzeug: Ist es in einem Teilbereich blind, weil Blätter vor dem Sensor kleben oder ein großes Objekt wie ein Müllcontainer die Sicht in eine Richtung komplett versperrt, verlangsamt es seine Fahrt oder spart die nicht mehr erkennbaren Bereiche auf der Route aus.

Icon number 3

Reaktion auf Abweichungen im Umfeld

Shuttle-Busse reagieren im Rahmen ihrer festgelegten Strecke auch auf Abweichungen im Umfeld. Die Fahrzeuge sollen langsamer werden, wenn sich bewegliche Objekte nähern oder unbekannte Gegenstände im Zweifel großzügig umfahren. Bei wiederkehrenden Wegmarken wie Laternen wiederum setzen sie die Fahrt in unverminderter Geschwindigkeit fort. Ist Gefahr im Verzug, verordnet sich das Shuttle sicherheitshalber einen Stopp. Das Ziel: Das Fahrzeug passt sein Fahrverhalten in Echtzeit den Gegebenheiten an, setzt aber seinen Weg nach Möglichkeit auch bei Störungen im System oder trotz Hindernissen auf der Strecke selbsttätig fort.

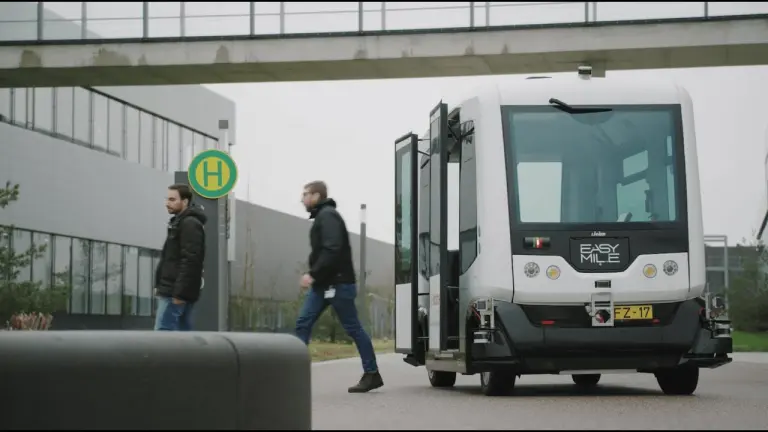

Die im Projekt erarbeiteten Lösungen lassen sich nicht nur in fahrerlosen Shuttle-Bussen einsetzen, sondern ermöglichen auch die robuste Unterstützung von Logistikprozessen. Erfahren Sie alle Projektergebnisse in diesem Video:

Erprobt wurden die Entwicklungen auf mehreren Testrecken: Mit zwei Shuttle-Bussen auf dem Bosch-Forschungscampus in Renningen wurde die Beförderung von Personen auf einem Gelände getestet, auf dem auch Fußgänger unterwegs sind. Auf einem Innovationspark bei Aachen sowie im Umfeld eines Paketzentrums der Deutschen Post/DHL wurde mit einem Logistikfahrzeug das Zusammenspiel von Fahrer und automatisiertem Fahrzeug untersucht.
